基于AMD 速龙3000系列和AMD 锐龙4000系列设计的迷你主板

支持AM4全系列CPU

产品型号:AM4-R1

主板规格：

AM4-R1规格配置
配置 功能需求 规格
平台 AMD AM4系列65W max CPU 3000G/3200G/3150GE/3400GE/4650G 等Type 1, Type 3, Type 5, Type 7 系列CPU
CPU AMD AM4系列65W max CPU 3000G/3200G/3150GE/3400GE/4650G 等Type 1, Type 3, Type 5, Type 7 系列CPU（Picasso, Raven Ridge1,Raven Ridge2,
Renoir 等最大65W）
Chipset AMD A300 AMD A300
内存 2通道 SODIMM4  2通道 SODIMM4 内存槽，需要支持超频功能
硬盘 1个M.2 PCIE 硬盘接口  支持PCI-E X4的2280 GEN3 x4 NVME协议
1*SATA 接口 标准7PIN SATA3 6GB接口 +5V电源（只支持2.5寸硬盘）
WIFI/BT M.2 E-Key M.2 E-Key WIFI/BT 2230 接口
外部接口
1*DC接口（内径D=2.0MM) DC接口外径6.0x内径2.0mm，12~19V电源输入
1*DP+HDMI 接口 HDMI+DP 二合一接口，最大支持4K x 2K
(4096x2304) @ 60Hz
2*USB3.0接口 标准Type A接口 2xUSB3.0
1*USB3+2.5G RJ45接口 标准Type A接口 USB3.0+2.5G RJ45接口，RTL8125B 2.5G网卡
1*HDMI接口 标准，HDMI1.4B（低端CPU不支持此HDMI）
最大支持(4096x2304) @ 60Hz
内部接口 1*CPU FAN Wafer/2.54，4PIN：标准台式机座子，Smart FAN 12V
1*PWRSW 1*PWRSW 笑脸开关，带电源LED
1*PCIE x4 标准 1*PCIE x4 标准接口，支持最大25W
1*RTC接口 Wafer/1.25, 2PIN标准
LED指示灯 4*LED 1*DC LED，1*PWR LED，1*SATA LED，1*M.2 LED
适配器 12~19V 12~19V供电，功耗大概裸板70W，视方案和外设等决定
板子尺寸 120*120 mm
PCB厚度 2.0mm
操作系统 Windows10/Linux 涉及系统以外的一些驱动等等
特殊功能 无 无
EMC要求 FCC/CE/CCC 有
ESD要求 FCC/CE/CCC 有
高低温 0~55℃

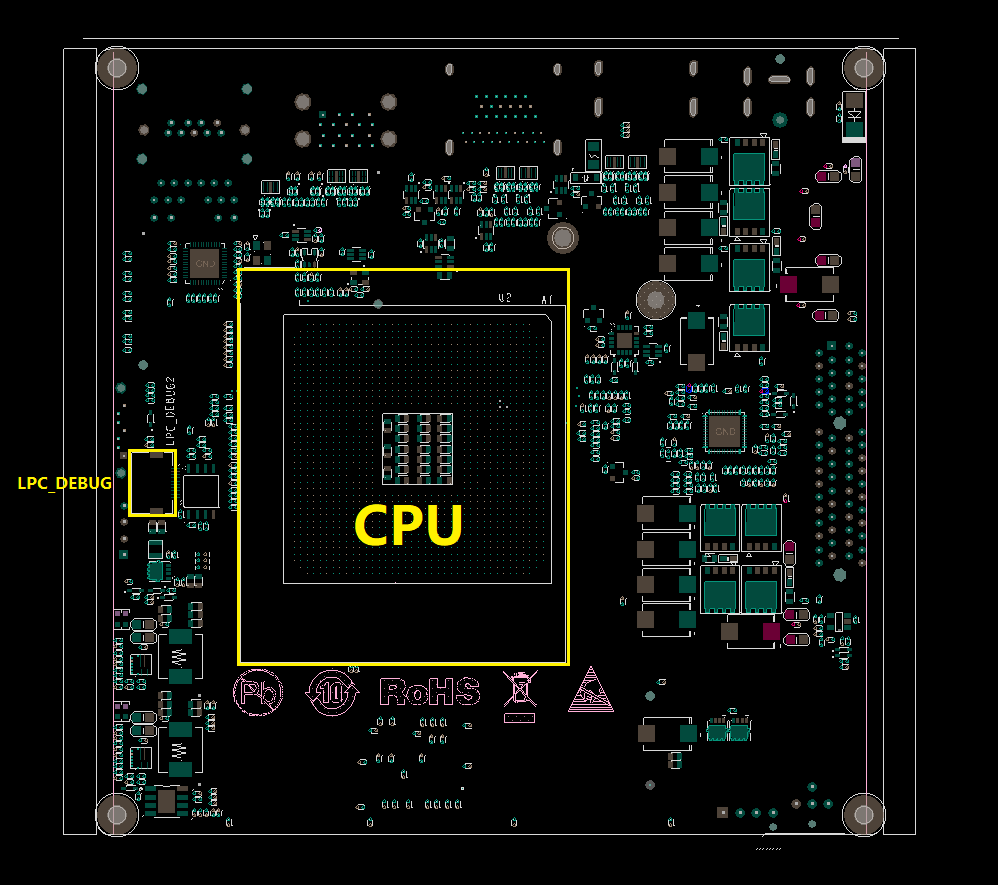

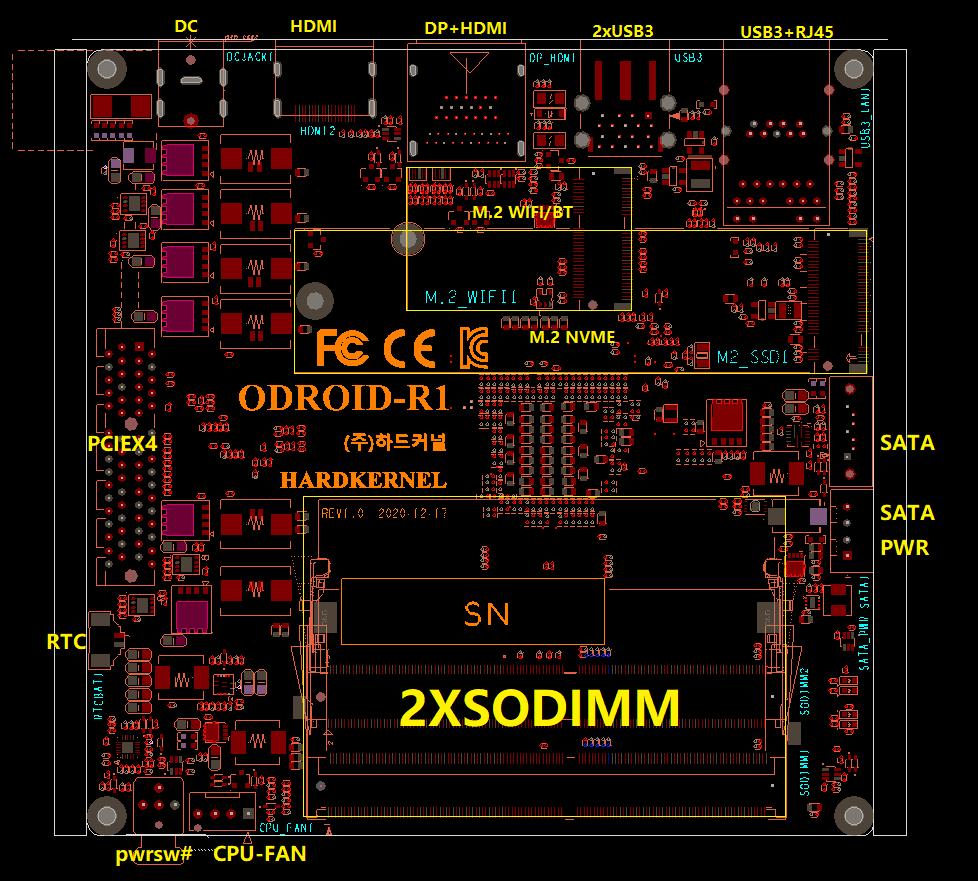

主板接口示意图
